DOTMATRIX
00.22
Chapter 1. PENDAHULUAN
Materi ini merupakan tugas mata kuliah Mikroprosesor dan Mikrokontroler jurusan Teknik Elektro Universitas Andalas tahun pelajaran 2017/2018. Dengan Dosen Pembimbingnya dalah bapak Darwison, M.T. rangkuman dari berbagai macam sumber baik itu dari buku dan juga dari website
Chapter 2. KOMPONEN RANGKAIAN
1. MCS51 Mikrokontroler tipe AT89S51 merupakan mikrokontroler keluarga MCS-51 dengan konfigurasi yang sama persis dengan AT89C51 yang cukup terkenal, hanya saja AT89S51 mempunyai fitur ISP (In-System Programmable Flash Memory).
2.DOT MATRIX Dot matrix adalah susunan titik-titik dua dimensi yang digunakan untuk menampilkan karakter-karakter, simbol atau gambar. Dahulu dot matrix digunakan pada printer-printer tua dan banyak perangkat tampilan digital. Pada printer, titik-titik tersebut adalah daerah yang diredupkan. Sedangkan pada display, titik-titik tersebut adalah daerah yang bercahaya.
Chapter 3. RANGKAIAN

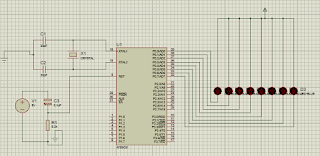

Rangkaian Seperti bicylce night,dimana lcd akan seperti berjalan dari suatu led ke suatu led atau lebih tepatnya disebut dengan gerakkan shifting
ini adalah sistem keseluruhan
Chapter 4. Listing Program
#include <reg51.h>
void delay (unsigned int t);
int v1=1;
int v2=128;
int v3=1;
int v4=128;
int i;
void main(){
P0=0xFF;
while(1){
for(i=0;i<8;i++){
P0=v1;
v1=v1<<1;
delay(100);
}
v1=1;
for(i=0;i<8;i++){
P0=v2;
v2=v2>>1;
delay(100);}
v2=128;
for(i=0;i<8;i++){
P0=v3;
v3=v3|(v3<<1);
delay(100);
}
v3=1;
for(i=0;i<8;i++){
P0=v4;
v4=v4|(v4>>1);
delay(100);
}
v4=128;
for(i=0;i<5;i++){
P0=0xff;
delay(100);
P0=0x00;
delay(100);}
}}
void delay(unsigned int t){
int x,y;
for (x=0;x<t;x++)
for(y=0;y<1270;y++);}
Chapter 5. Flowchart
